本文的连接器主要用于电子对抗装备中电源供电、电信号和光信号的数据连接，它不仅可以具有低压接触件和高压接触件，还包括了光接触件，是光纤连接器、低压连接器和高压连接器的有机组合。
以前高压连接器、低压连接器和光纤连接器在电子装备中是分开安装的，但随着高低压和光纤端子的增加，安装需要的空间会越来越大，维护和保养也越来越困难。现代及未来战争对军用电子装备提出了小型化、集成化和模块化的要求，并且要求越来越高，国外的先进武器系统许多部件都实现了集成化和模块化，一旦有问题，可以用手提电脑连接上武器装备上的数据检测系统进行在线检测，检测后可立即对损坏的模块进行整体更换，所以维护和保养特别方便，节省了维护的时间，战场生存性更强。在这个背景下，许多军用的电子装备各部件都进行了整合，光电混装连接器也因此应运而生，有效地解决了安装空间和维护问题。
本文的连接器主要用于电子对抗装备中电源供电、电信号和光信号的数据连接，它不仅可以具有低压接触件和高压接触件，还包括了光接触件，是光纤连接器、低压连接器和高压连接器的有机组合。

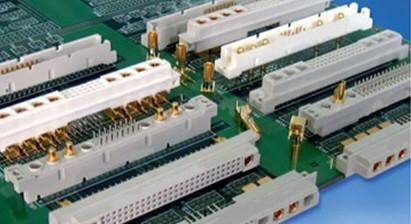

光电混装连接器
主要性能要求
额定电流： 1A(DC);
接触电阻：≤15mΩ;
介质耐电压：10kV(海平面)/6.5 kV(21000m)(四芯);
漏电流： ≤10uA;
额定工作电压：5.6(DC四芯)/0.3(DC七芯)kV;
工作温度范围： -55℃～+125℃;
单模：1310/1550nm; 单头插入损耗：≤0.3dB;反射损耗：大于45dB;
产品整体结构设计
该连接器属于多芯快速分离类。为了防止误插，插头壳体和插座壳体设计有五键槽结构;多芯快速分离类连接器是采用卡钉和螺旋套实现快速连接与快速分离，借助于五键槽完成连接器定位，用连接套将插头连接器连接到插座连接器，采用波纹簧锁紧机构保持恒定界面压力。为了达到快速分离的目的，在插头外壳上配有连接套，连接套的内孔壁上设计有三条等螺距的螺旋线结构的卡口螺旋槽，在卡口槽的底部有卡钉通孔，可观察连接器的啮合;相应的，插座外壳表面设计有三只卡钉，可旋至螺旋槽的底部，插头旋到位后，连接器即可锁紧。
由于采用了金属外壳、EMI设计，可靠性高，高低空都有优良的耐电压性能，可以根据不同的需要，任意调节电缆的长度，进行现场安装，应用性较为灵活。
插头连接器包括连接套、壳体、软安装板、插针组件、插孔组件、包含1.25mm标准接头的光纤接触件和相应的导线。安装板的材料为硅橡胶，通过模具模压成形;插孔和插针符合GJB1216的规定，选用20号接触件，采用锡青铜车制而成，结构为开槽两片式，收口后时效，外面使用不锈钢套管进行防护。产品组装完成后，尾部使用硅橡胶进行粘接密封，用以保证产品的耐电压性能。
插座连接器包括壳体、安装板、插针组件、插孔组件、包含1.25mm标准接头的光纤接触件和相应的导线。壳体的材料为热固性材料DAP，是通过模具模压成形，绝缘安装板的设计和结构具有正确的截面和圆角半径，以便在正常的装配和使用中不会缺损、破裂或破碎。绝缘安装板的设计使所有的接触件都被可靠地固定在绝缘安装板内。产品在进行组装时使用硅橡胶灌封，用以阻断气隙通路，保证产品的耐电压性能。
