东芝推出采用DFN8×8封装的新型650V第3代SiC MOSFET

-四款新器件助力提升工业设备的效率和功率密度-

中国上海,2025年5月20日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出四款最新650V碳化硅(SiC)MOSFET——“TW031V65C”、“TW054V65C”、“TW092V65C”和“TW123V65C”。这些器件配备其最新的[1]第3代SiC MOSFET技术,并采用紧凑型DFN8×8封装,适用于开关电源、光伏发电机功率调节器等工业设备。四款器件于今日开始支持批量出货。

东芝推出采用DFN8×8封装的新型650V第3代SiC MOSFET

四款新器件是首批采用小型表贴DFN8×8封装的第3代SiC MOSFET的器件,与TO-247和TO-247-4L(X)等通孔型封装相比,其体积减小90%以上,并提高了设备的功率密度。表贴封装还允许使用比通孔型封装更小的寄生阻抗[2]元件,从而降低开关损耗。DFN8×8是一种4引脚[3]封装,支持对其栅极驱动的信号源端子进行开尔文连接。这减少了封装内部源极线电感的影响,实现高速开关性能;以TW054V65C为例,与东芝现有产品相比[5],其开通损耗降低了约55%,关断损耗降低约25%[4],有助于降低设备中的功率损耗。

未来东芝将继续扩大其SiC功率器件产品线,为提高设备效率和增加功率容量做出贡献。

东芝推出采用DFN8×8封装的新型650V第3代SiC MOSFET
东芝推出采用DFN8×8封装的新型650V第3代SiC MOSFET

测量条件:VDD=400V、VGS=18V/0V、ID=20A、Ta=25°C、L=100μH,Rg(外部栅极电阻)=4.7Ω

续流二极管采用各产品源极和漏极之间的二极管。(截至2025年5月,东芝对比结果)

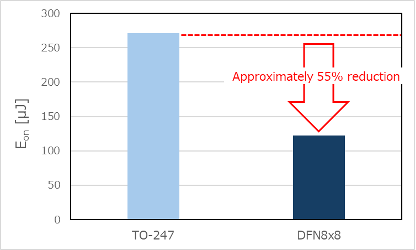

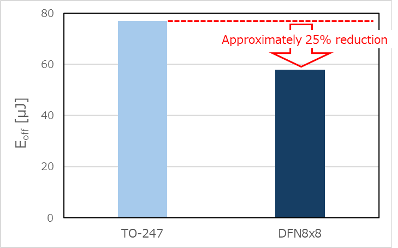

图1 TO-247与DFN8×8封装的导通损耗(Eon)和关断损耗(Eoff)比较

  • 应用:
  • 服务器、数据中心、通信设备等的开关电源
  • 电动汽车充电站
  • 光伏逆变器
  • 不间断电源
  • 特性:
  • DFN8×8表面贴装封装,实现设备小型化和自动化组装,低开关损耗
  • 东芝第3代SiC MOSFET
  • 通过优化漂移电阻和沟道电阻比,实现漏源导通电阻的良好温度依赖性
  • 低漏源导通电阻×栅漏电荷
  • 低二极管正向电压:VDSF=–1.35V(典型值)(VGS=–5V)
  • 主要规格:

(除非另有说明,Ta=25°C)

器件型号TW031V65CTW054V65CTW092V65CTW123V65C
封装名称DFN8×8
尺寸(mm)典型值8.0×8.0×0.85
绝对最大额定值漏极-源极电压VDSS(V)650
栅极-源极电压VGSS(V)–10至25
漏极电流(DC)ID(A)Tc=25°C53362718
电气特性漏极-源极导通电阻RDS(ON)(mΩ)VGS=18V典型值315492123
栅极阈值电压Vth(V)VDS=10V3.0至5.0
总栅极电荷Qg(nC)VGS=18V典型值65412821
栅极-漏极电荷Qgd(nC)VGS=18V典型值106.23.92.3
输入电容Ciss(pF)VDS=400V典型值22881362873600
二极管正向电压VDSF(V)VGS=–5V典型值–1.35
库存查询与购买在线购买在线购买在线购买在线购买
  • 相关链接

第3代SiC MOSFET特性

SiC MOSFET常见问题解答

SiC MOSFET与Si IGBT的比较

SiC MOSFET绝对最大额定值和电气特性

注:

[1] 截至2025年5月。

[2] 电阻、电感等。

[3] 一种信号源引脚靠近FET芯片连接的产品。

[4] 截至2025年5月,东芝测量值。请参考图1。

[5] 采用TO-247封装且无开尔文连接的、具有同等电压和导通电阻的650V东芝第3代SiC MOSFET。

如需了解有关新产品的更多信息,请访问以下网址:

TW031V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW031V65C.html

TW054V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW054V65C.html

TW092V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW092V65C.html

TW123V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW123V65C.html

如需了解东芝SiC功率器件的更多信息,请访问以下网址:

SiC功率器件

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-semiconductors.html

如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:

TW031V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW031V65C.html

TW054V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW054V65C.html

TW092V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW092V65C.html

TW123V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW123V65C.html
